為完成光學全過程的傳送藕合，需運用目前路軌接線端子框螺栓連接技術性，安裝由電子器件部件組成的電源電路。

自動控制系統的關鍵是，操縱模塊務必與各感應器和電動執行機構靠譜地防護，以防影響，確保當場數據信號與電子器件操縱設備所規定的低壓一致，還能夠做為加工工藝操縱的設配和操縱，數據信號和調整設備中間的插口部件，適用不一樣的工作電壓和輸出功率范疇。

?

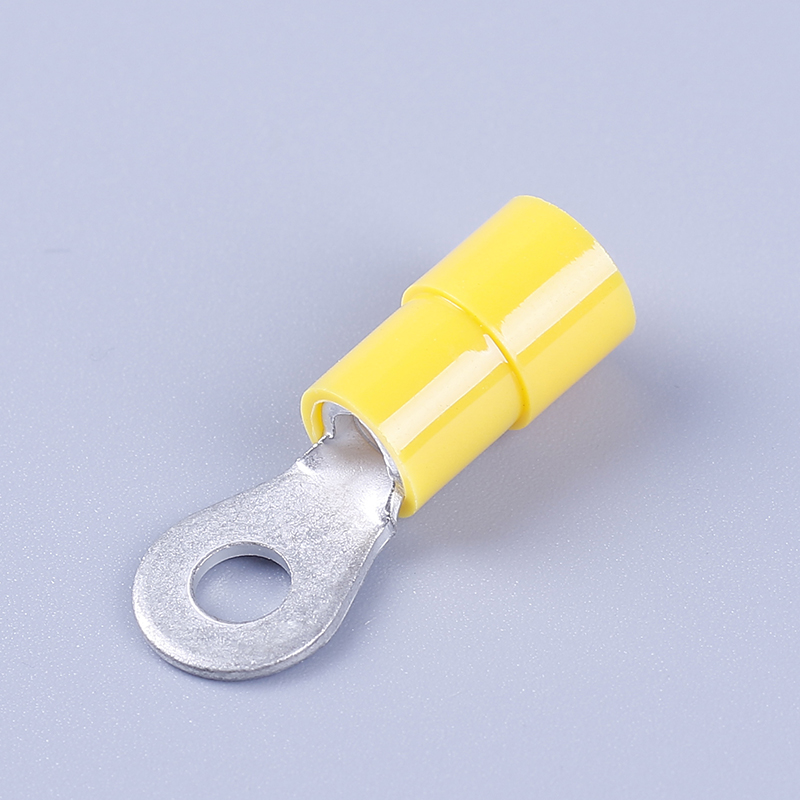

接線端子的特點和繪畫設計要求是什么?

接線端子特性：

具備操縱端數據信號耗損下、轉換頻率高、無機械設備接觸點晃動、無損壞轉換、絕緣層工作電壓高、不害怕震動、不會受到部位危害、使用壽命長等，因而廣泛運用于自動控制系統行業。
接線端子制圖規定：

1）接線端子接線圖接線表的制作應合乎GB6988.6-1993中《控制系統功能表圖的繪制》的要求

2）全部接線端子以及導線應標明與電氣原理圖一致的字母符號和接線序號。電路原理圖中的項目編碼、端子序號和輸電線序號應合乎GB5094-1985《電氣技術中的項目編號》、GB4026-1992《電氣設備接線端子和特定導線端子的識別和應用字母數字系統的通則》和GB4884-1985《絕緣導線標記》等要求

3）與電氣原理圖不一樣，務必在接線端子接線圖中聯接同一接線端子的各一部分(斷路器、電磁線圈等)

4）接線端子接線圖均選用細絲制作。布線方法分成板前布線和板后布線二種，一般選用板前布線，針對簡易的電氣控制系統部件，布線端子總數少，布線關聯不繁雜，能夠立即繪制部件中間的布線繁雜的部件，布線端子總數多，布線繁雜的狀況下，一般選用布線槽

5）接線端子接線圖應標出接線用的各種各樣接線型號規格、規格型號、截面和色調規定等

6）零件與外電路聯接時，大橫截面輸電線的出入線應由射頻連接器聯接，別的應由接線端子排聯接。
?
